安裝說明
一. 安裝加熱板套件
-

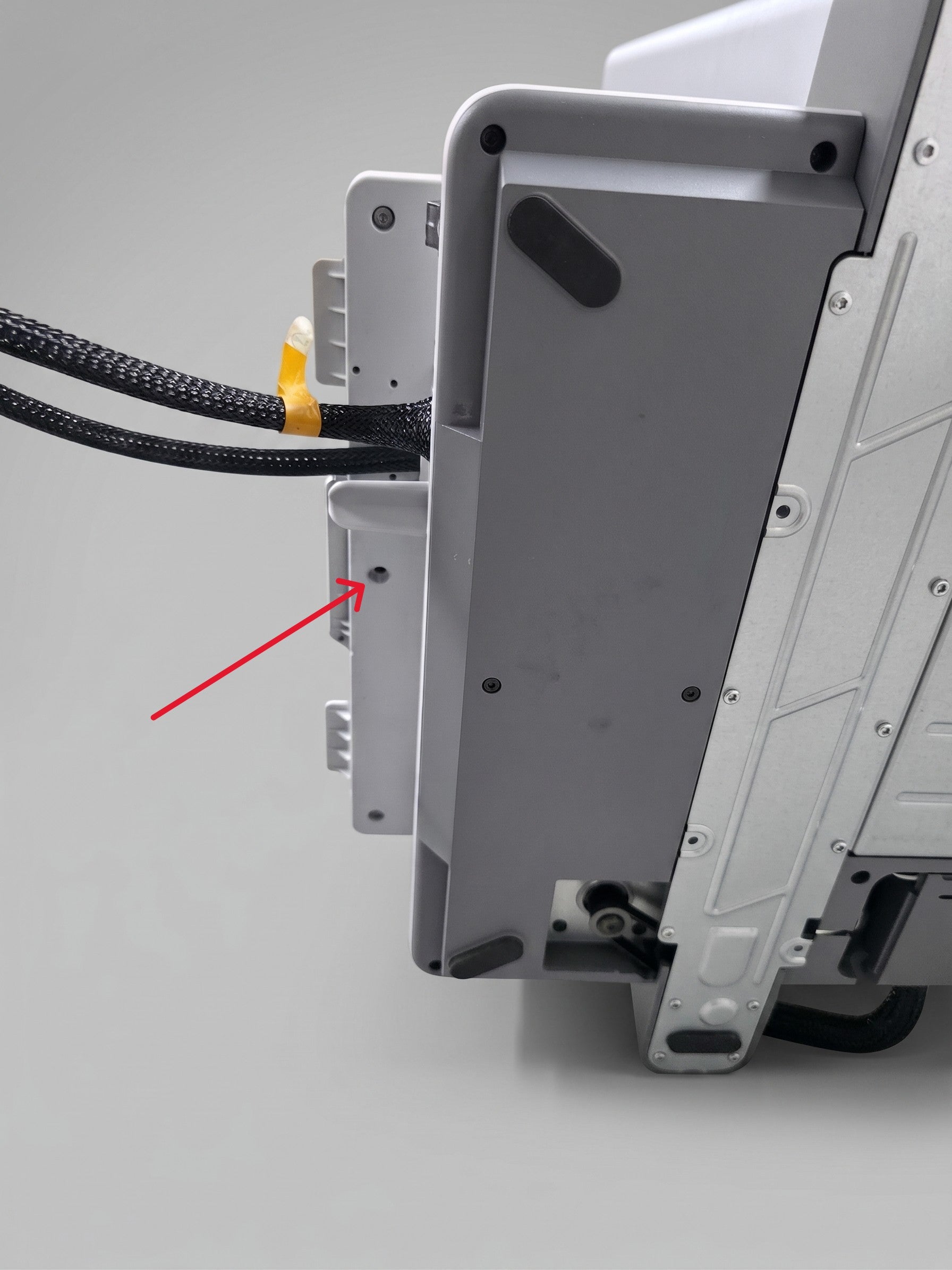

將加熱板移至後方並拆下紅色箭頭處螺絲
-

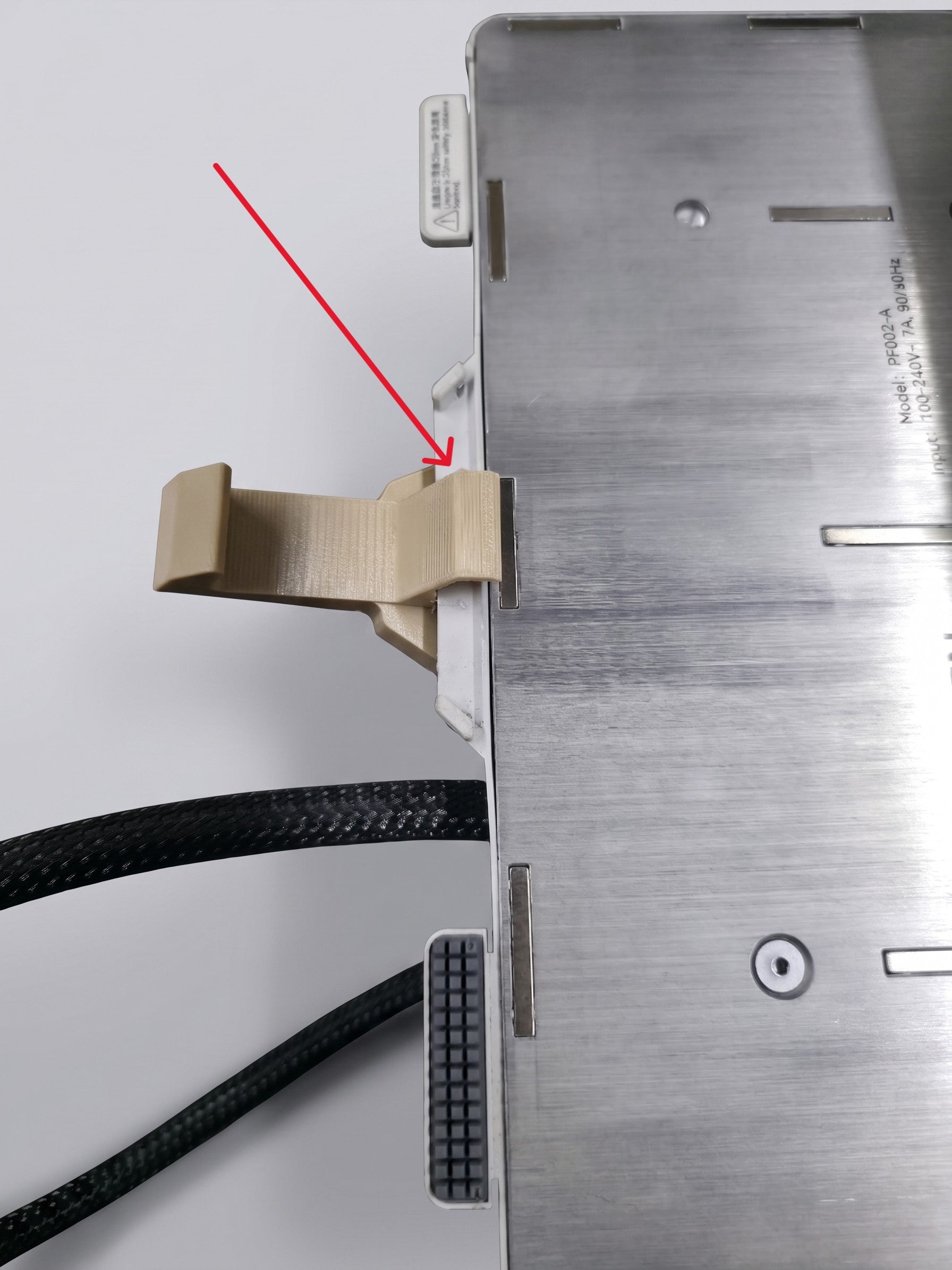

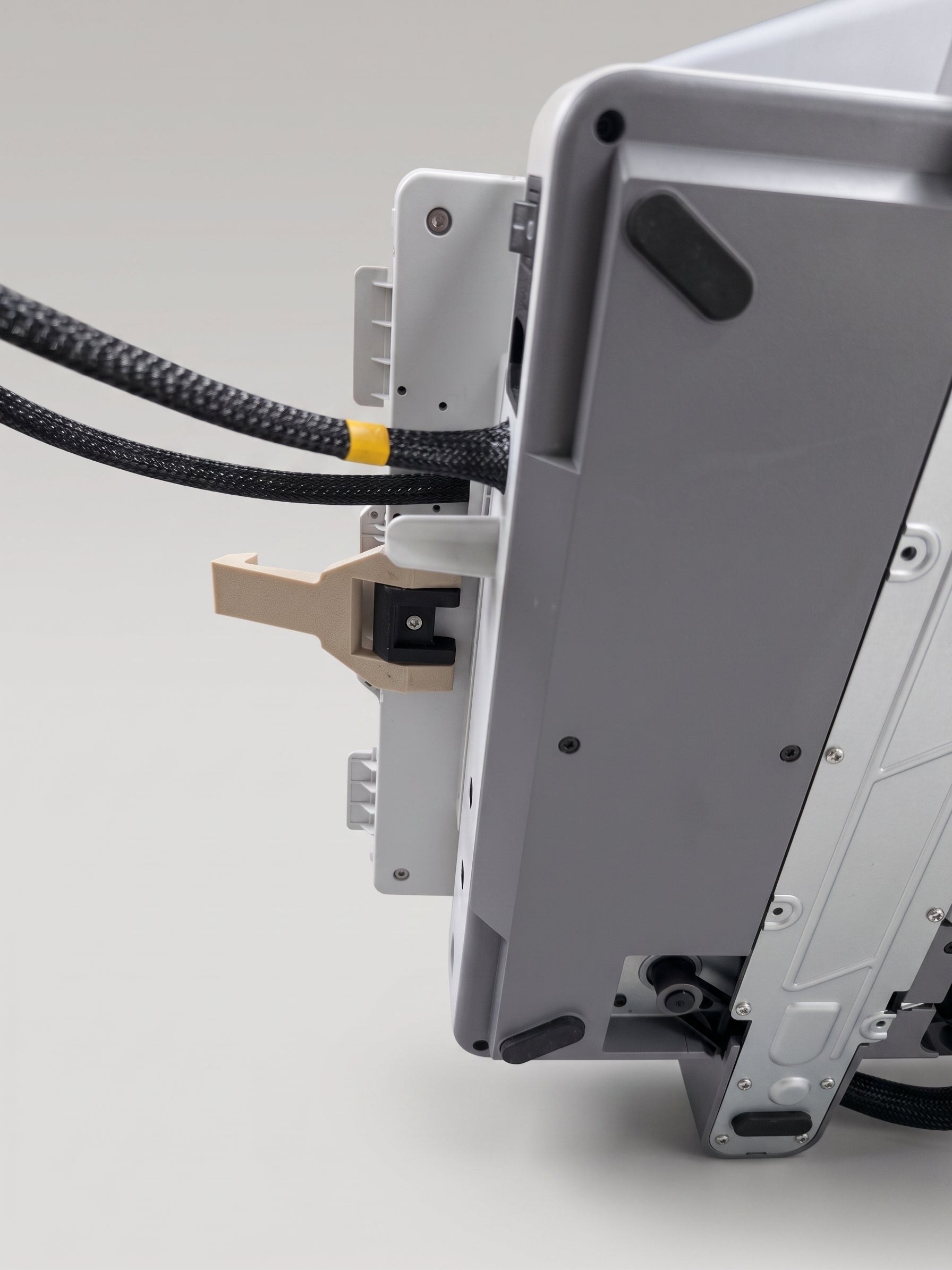

安裝加熱板支架
-
注意箭頭處必須在加熱板上方

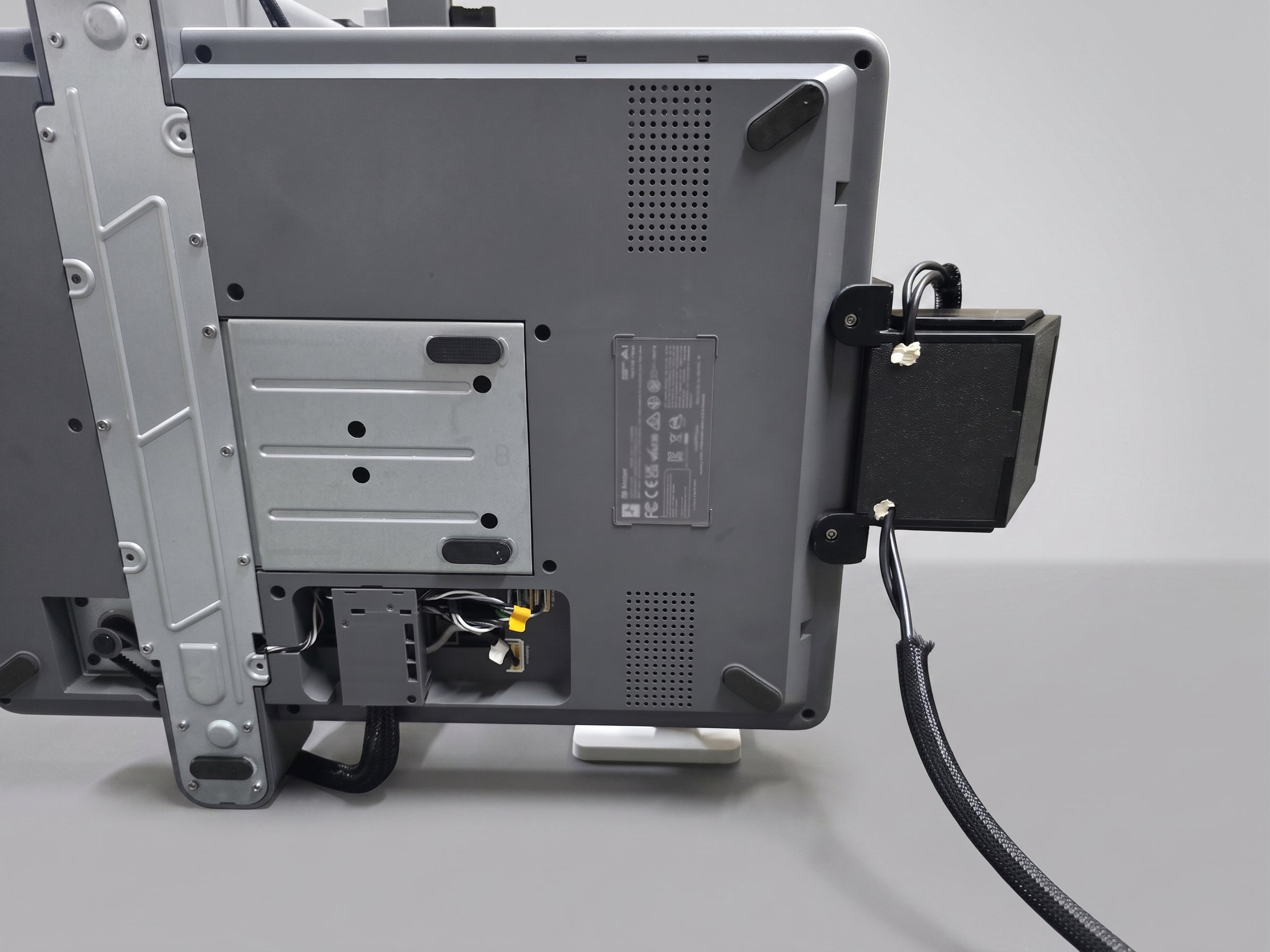

二. 安裝前檔控制盒
-

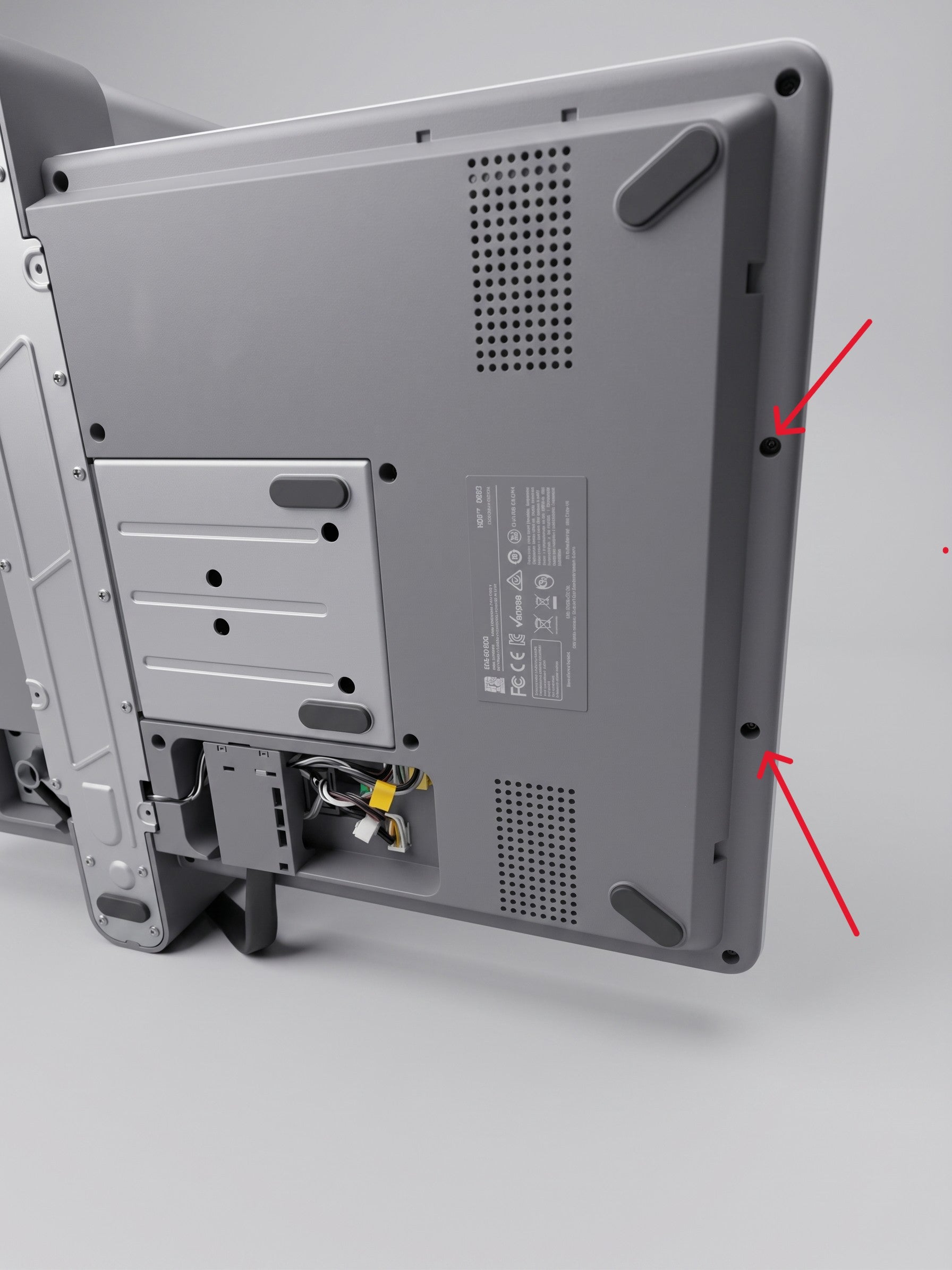

拆下紅色箭頭處螺絲
-
安裝前檔控制盒
-

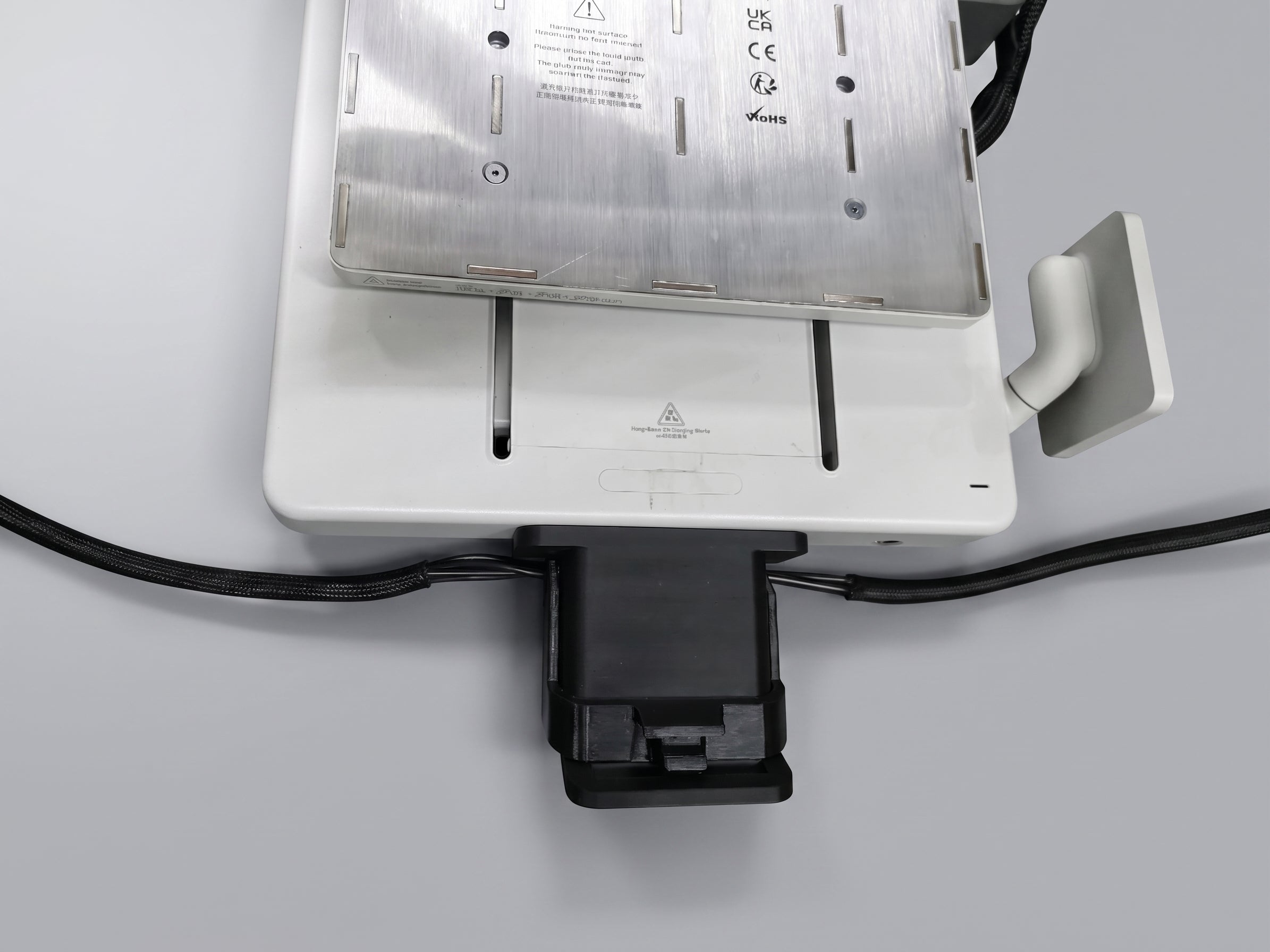

完成示意圖
三. 安裝控制開關及線扣卡榫
-

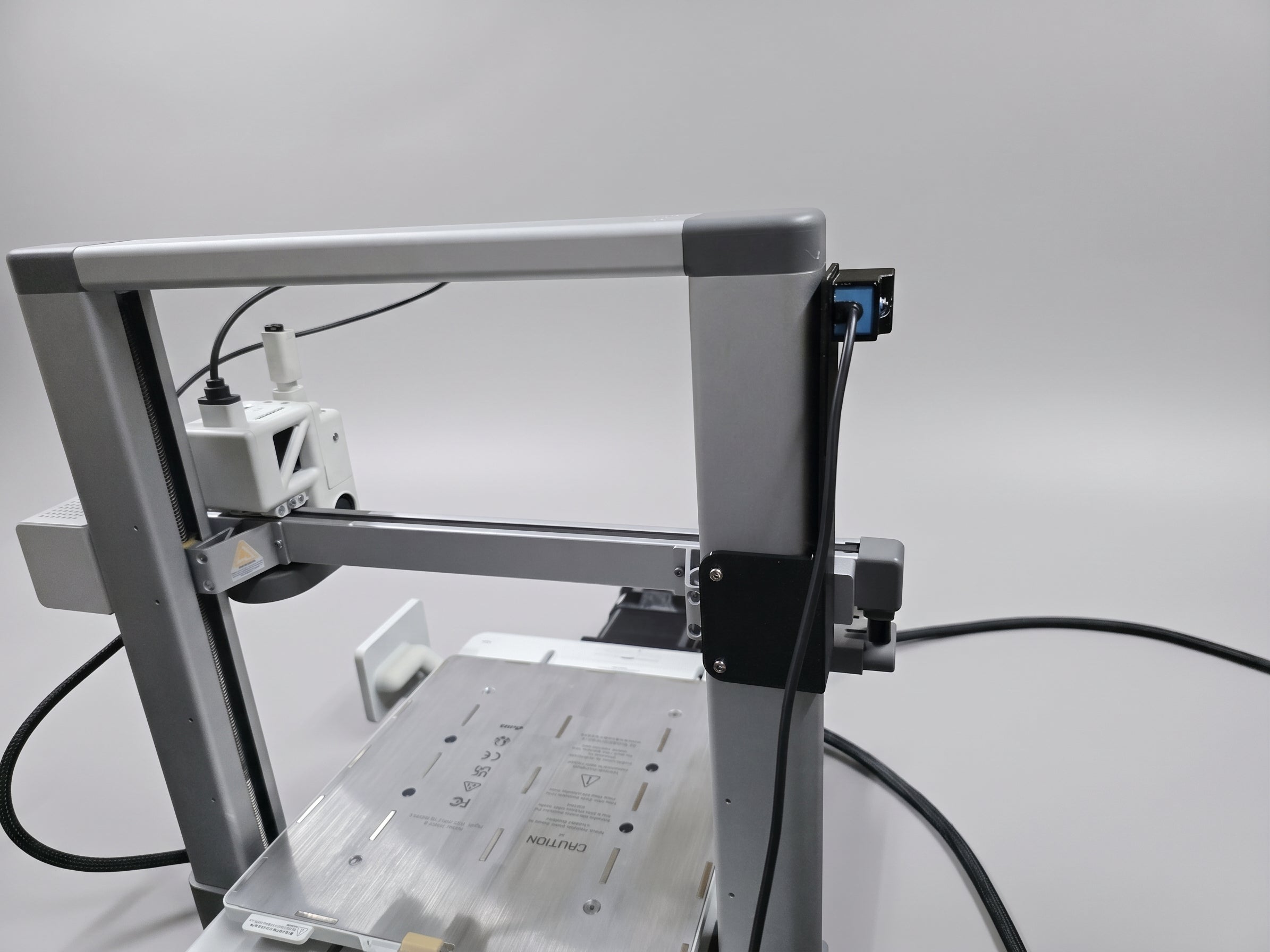

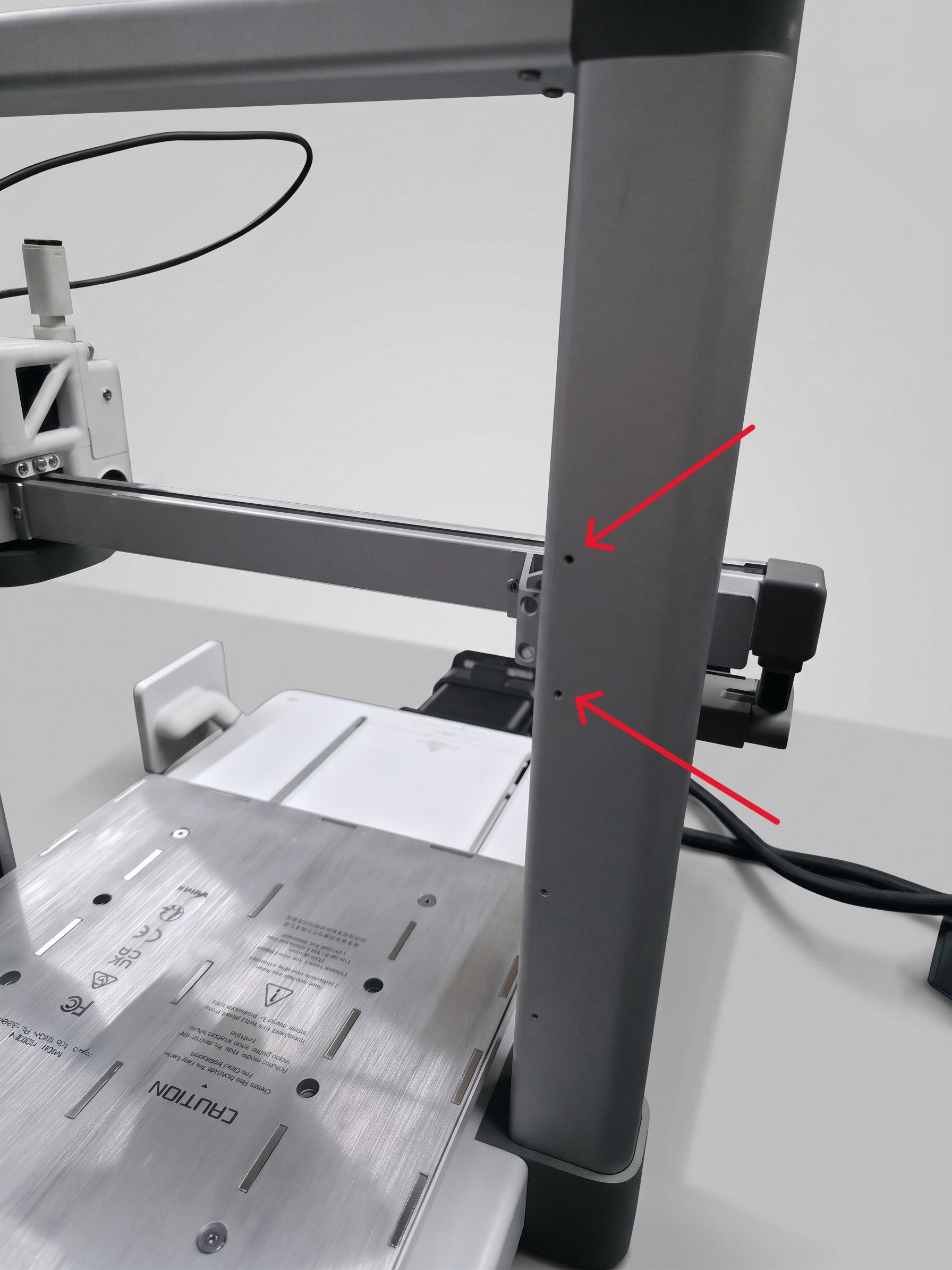

紅色箭頭處安裝控制開關
-
控制開關完成示意圖
-

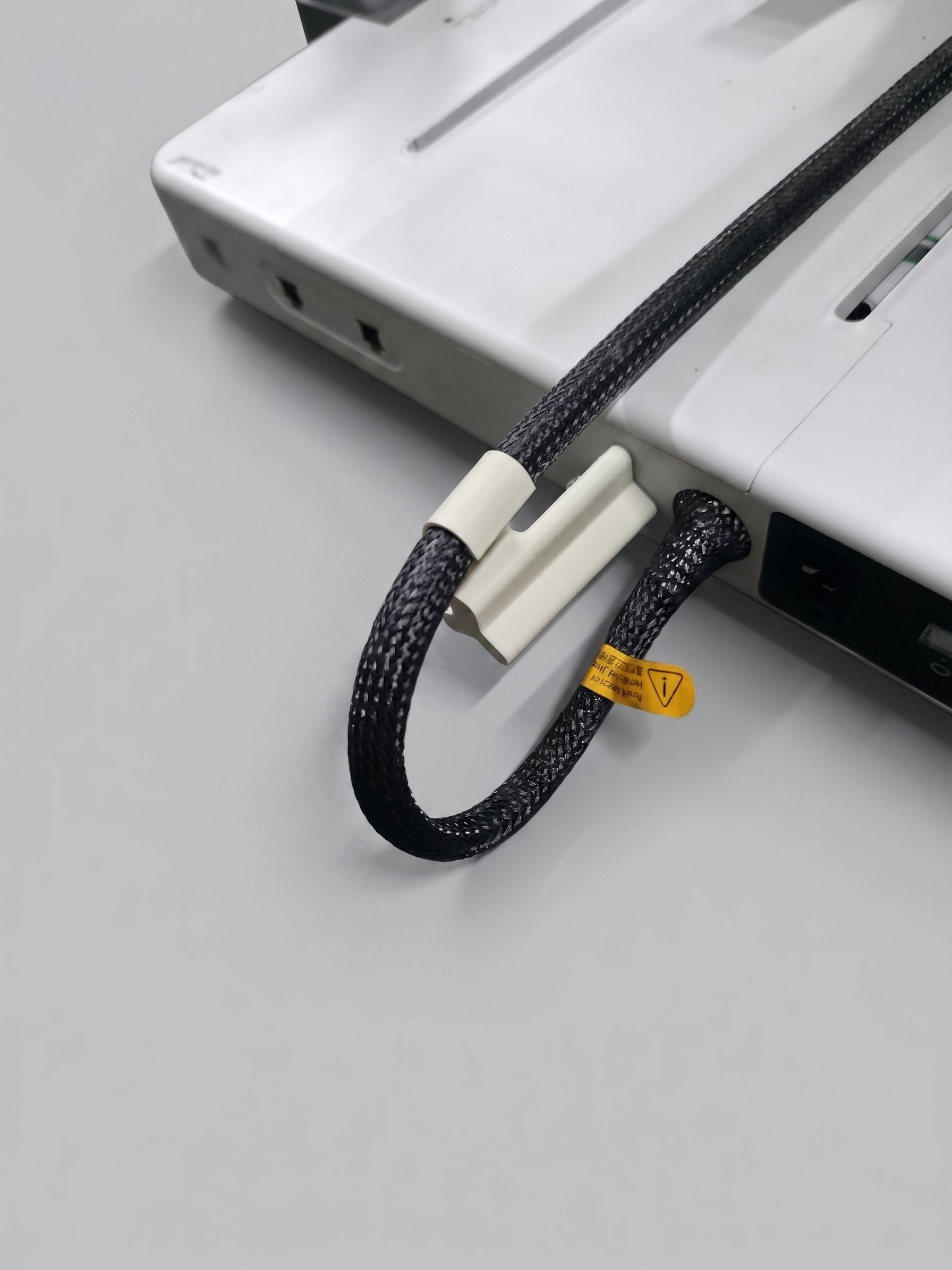

安裝線扣卡榫並把線掛上

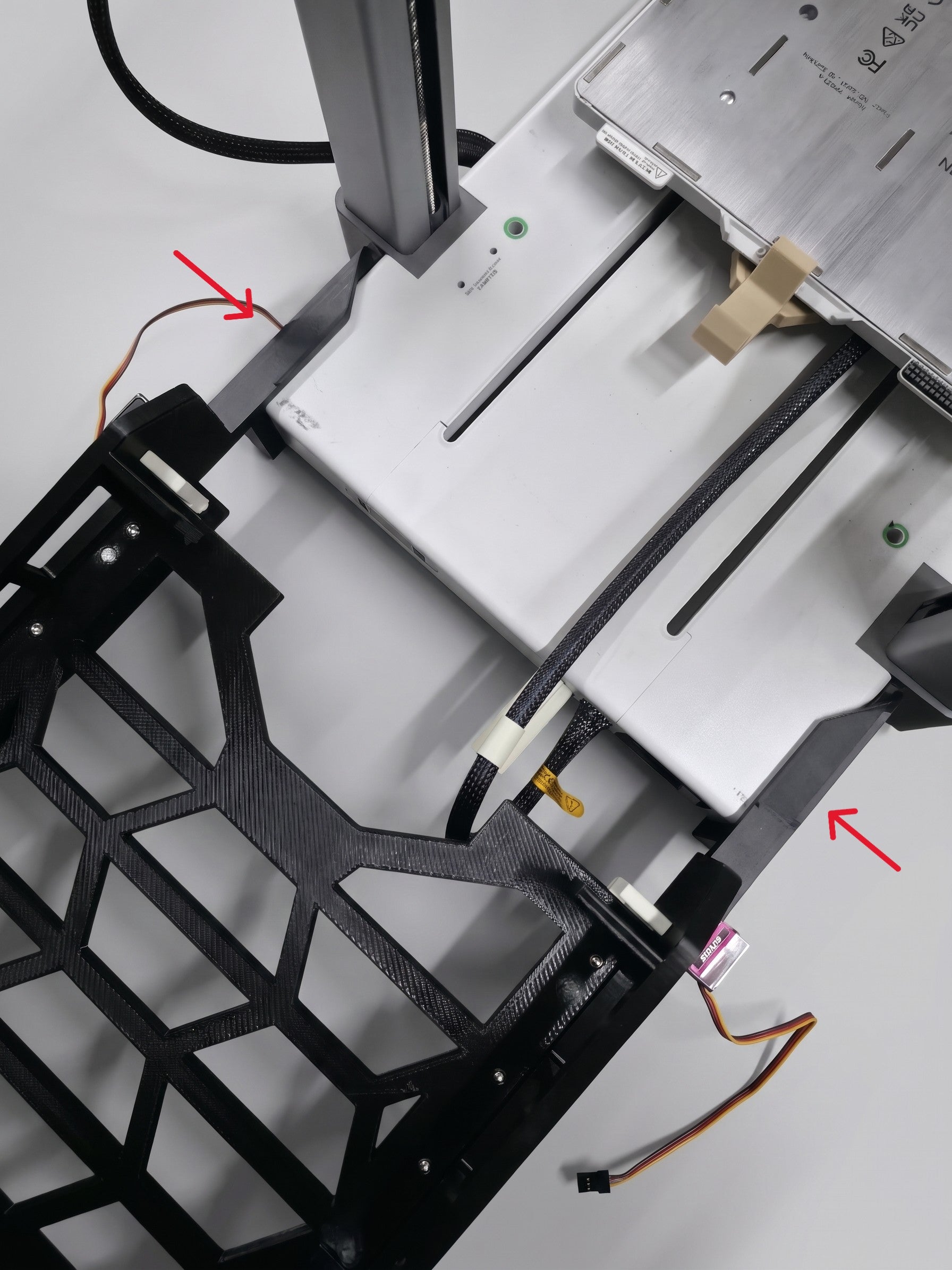

四. 安裝自動換盤支架
-
依照紅色箭頭方向推入
有卡榫，一起推可能會不好推緊，可左右單邊慢慢推入
-
推入後依照紅色箭頭方向壓緊
完成後可以往後拉看看是否會移動
-

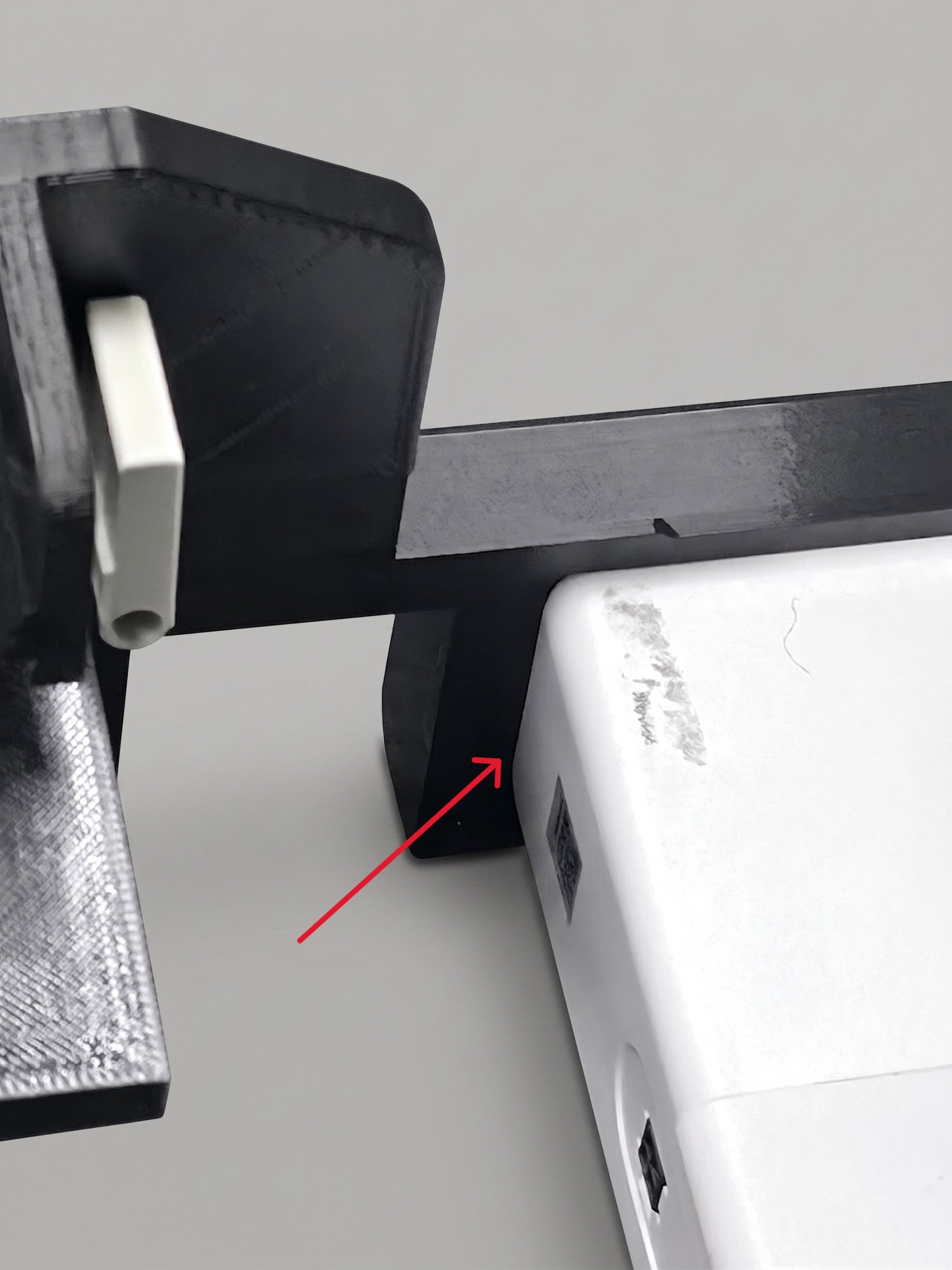

注意紅色箭頭處確認支架有貼合
五. 接上過板橋控制線及控制盒電源
-

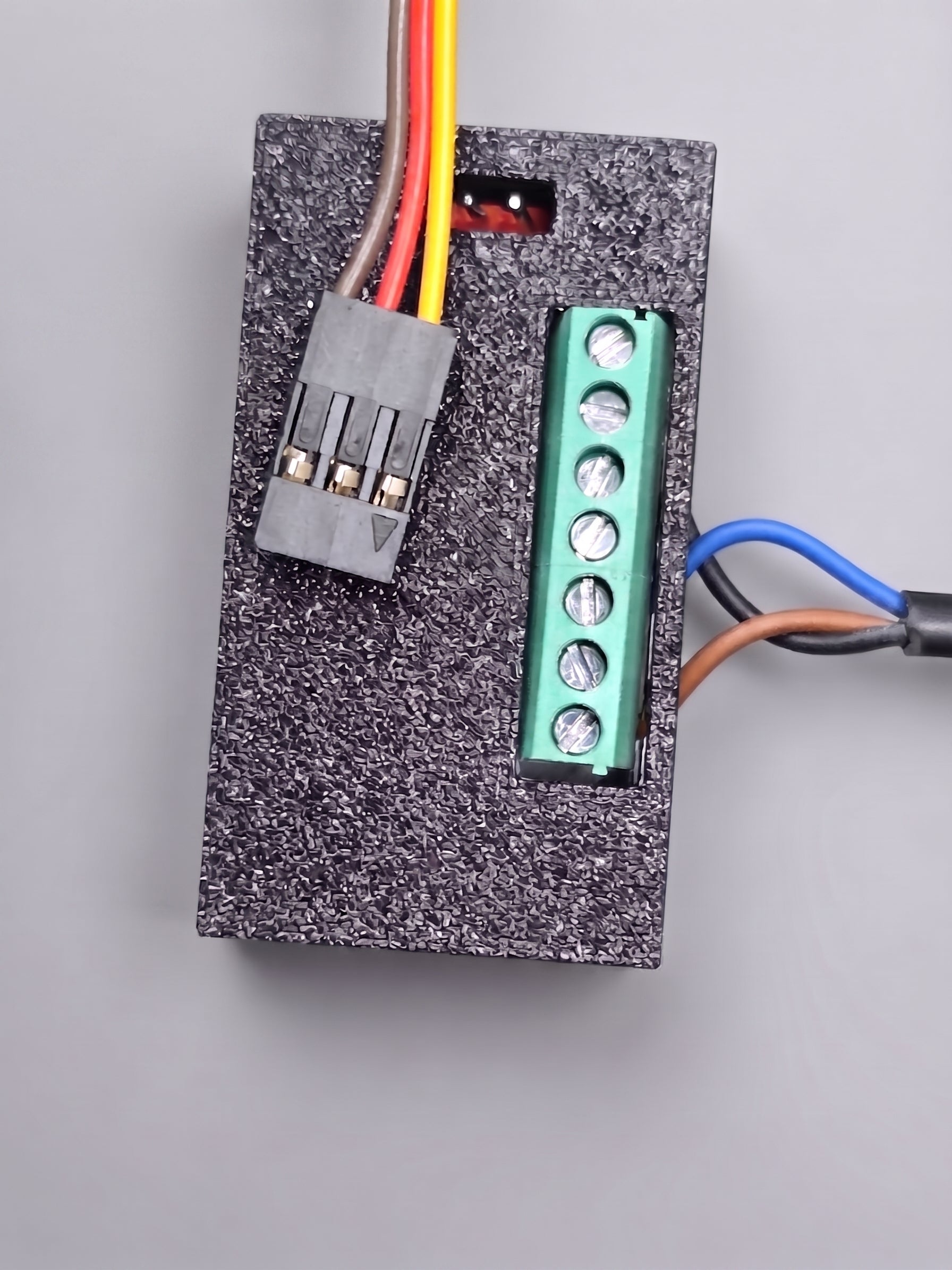

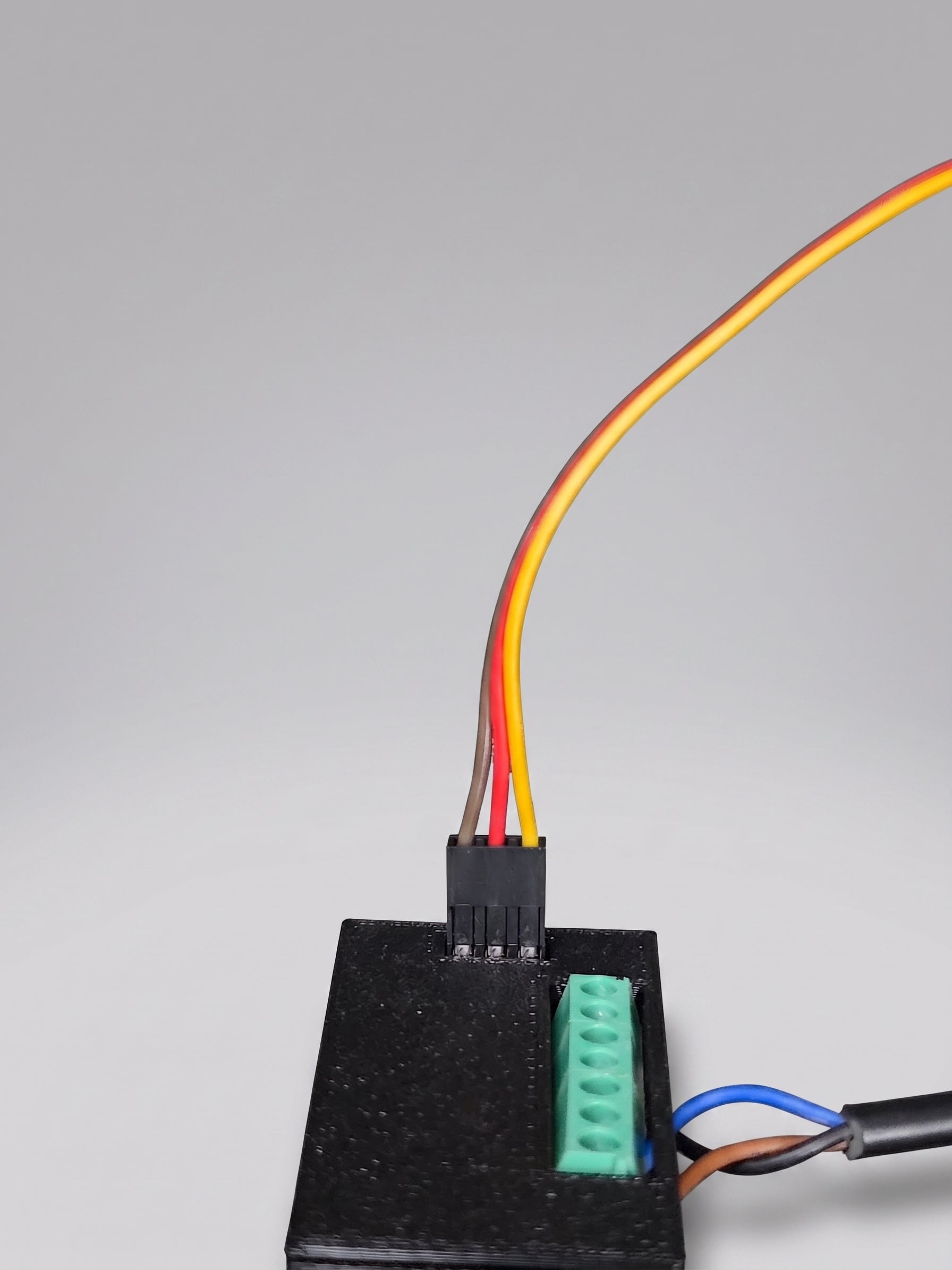

將左右兩邊控制線插入控制盒
-
注意黃色電線是在右邊
-

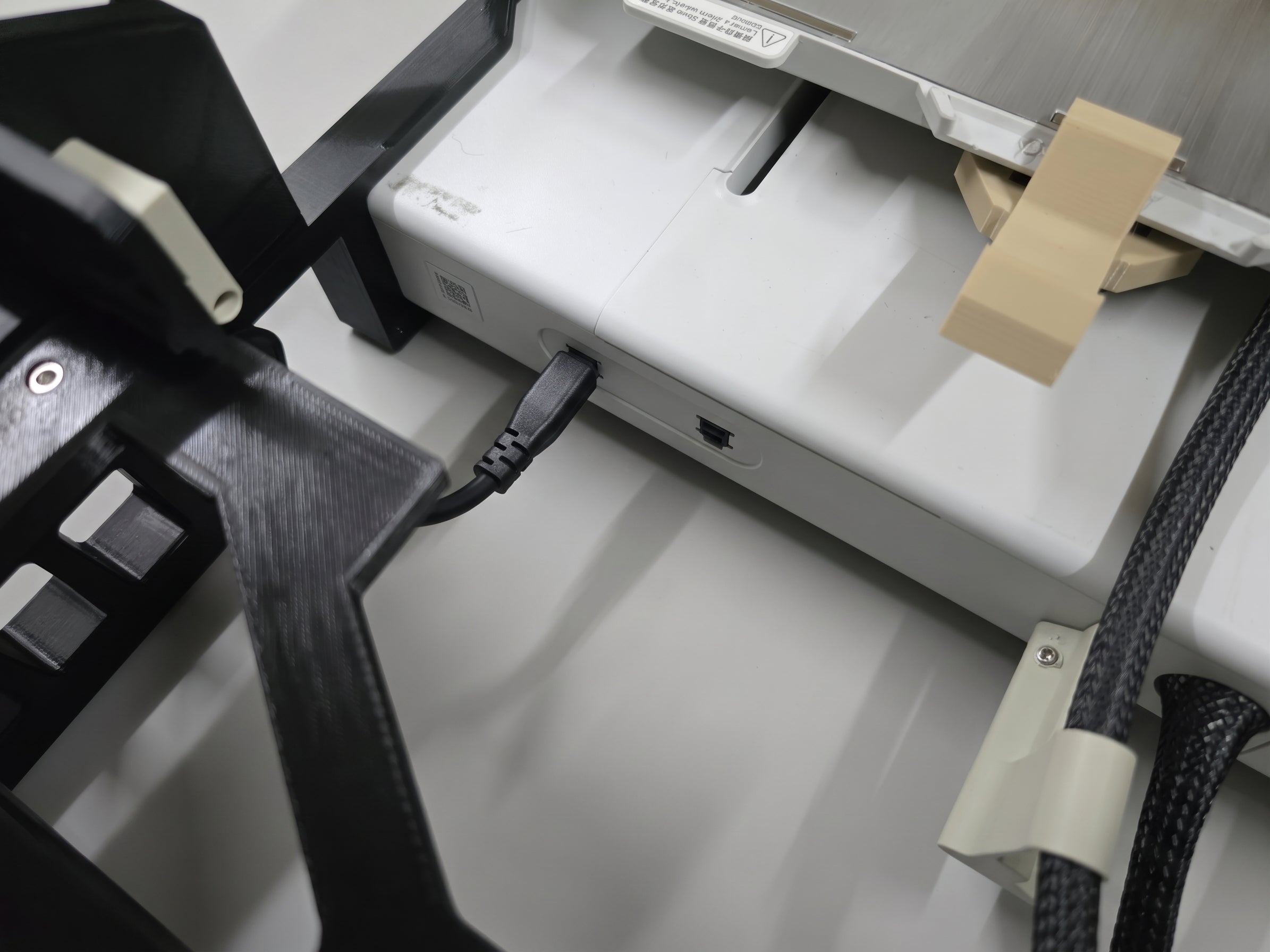

插入控制盒電源

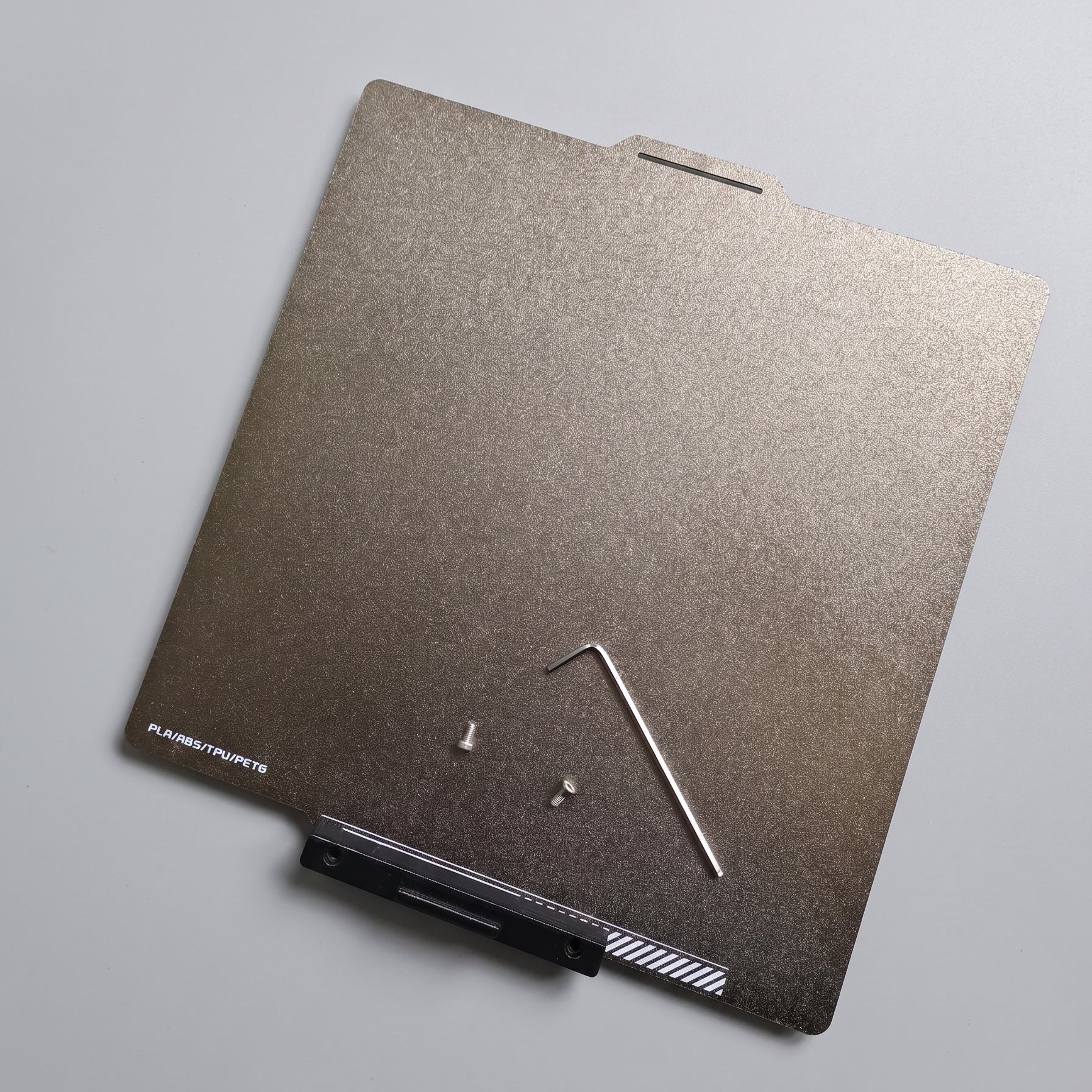

六. 安裝打印板掛勾
-

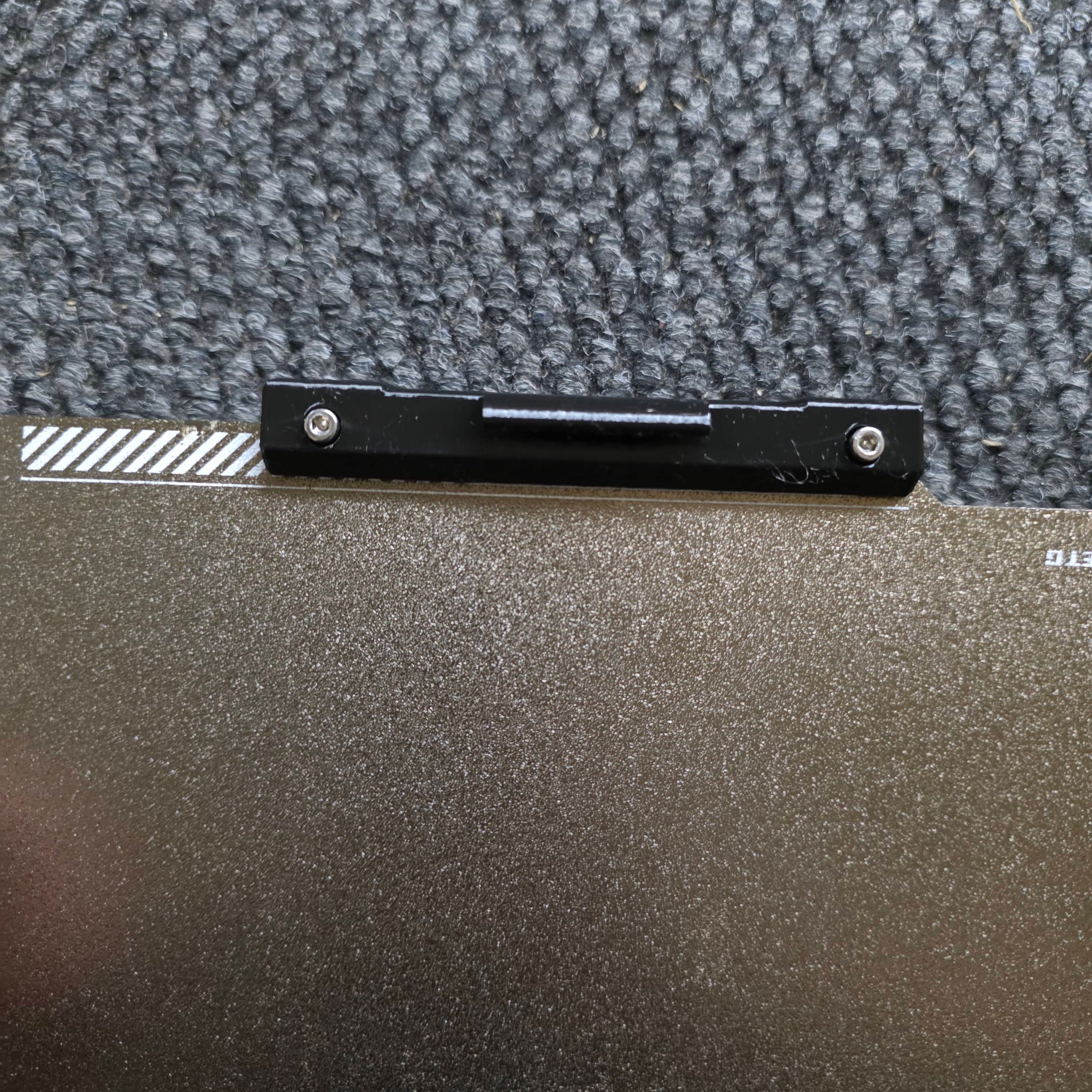

將掛勾置中插入打印板前方
可以選購掛勾定位板，方便操作
-
鎖上螺絲
⚠️鎖緊有含住即可，過度鎖緊會滑牙
-

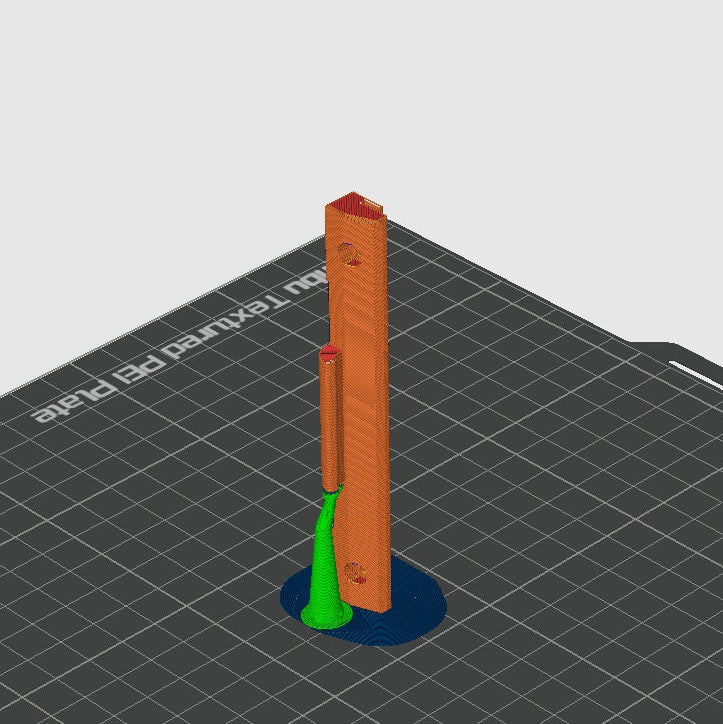

購買套件附贈STL檔，可以自行打印
⚠️材料需用PETG等耐高溫材料，不可使用PLA
拆卸說明

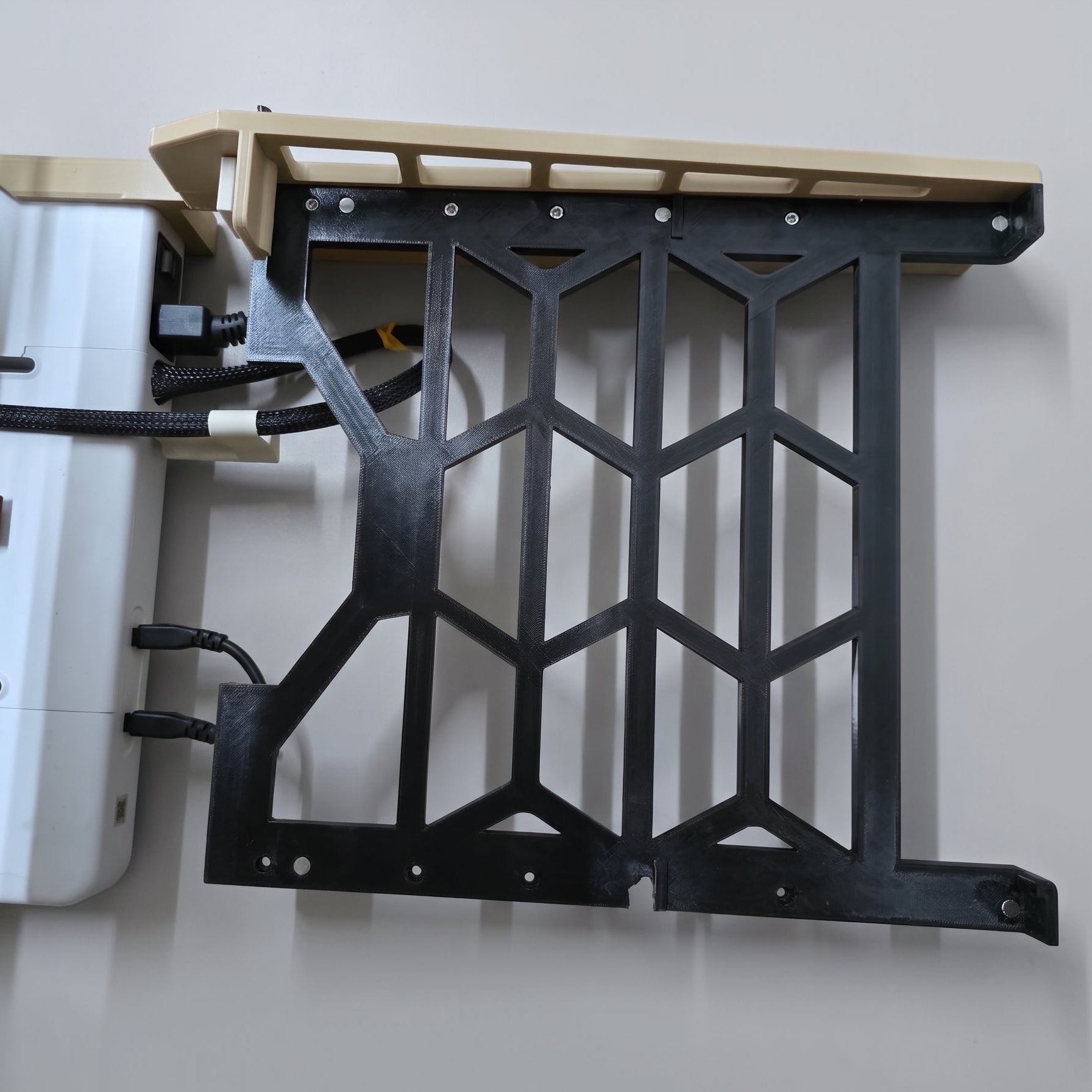

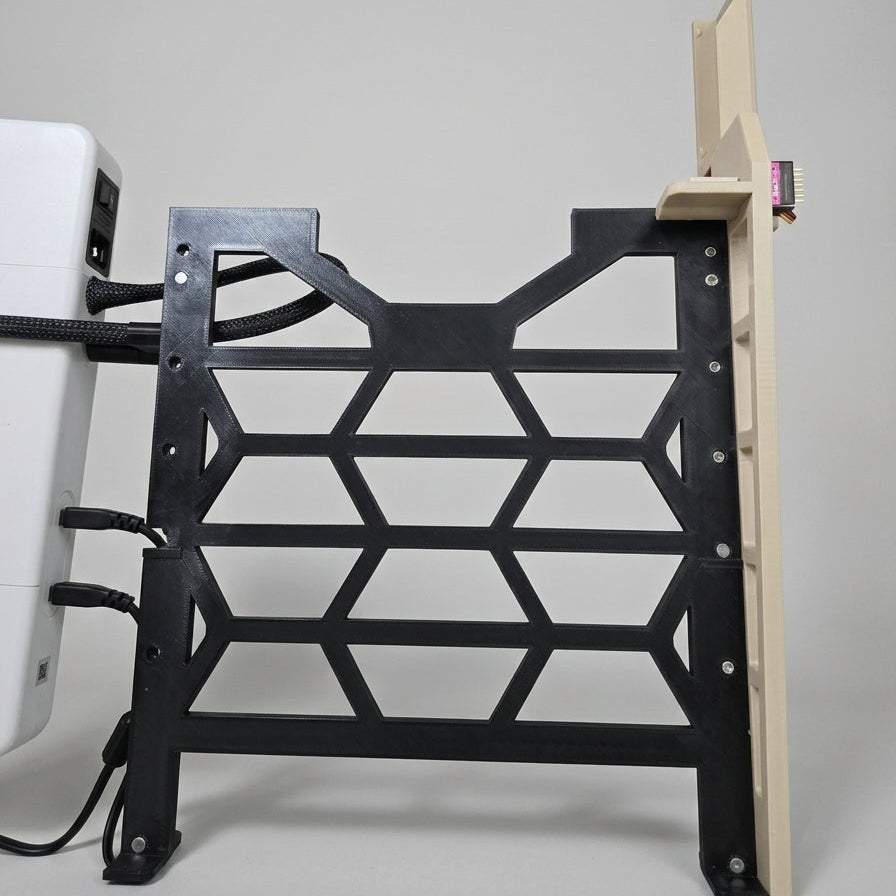

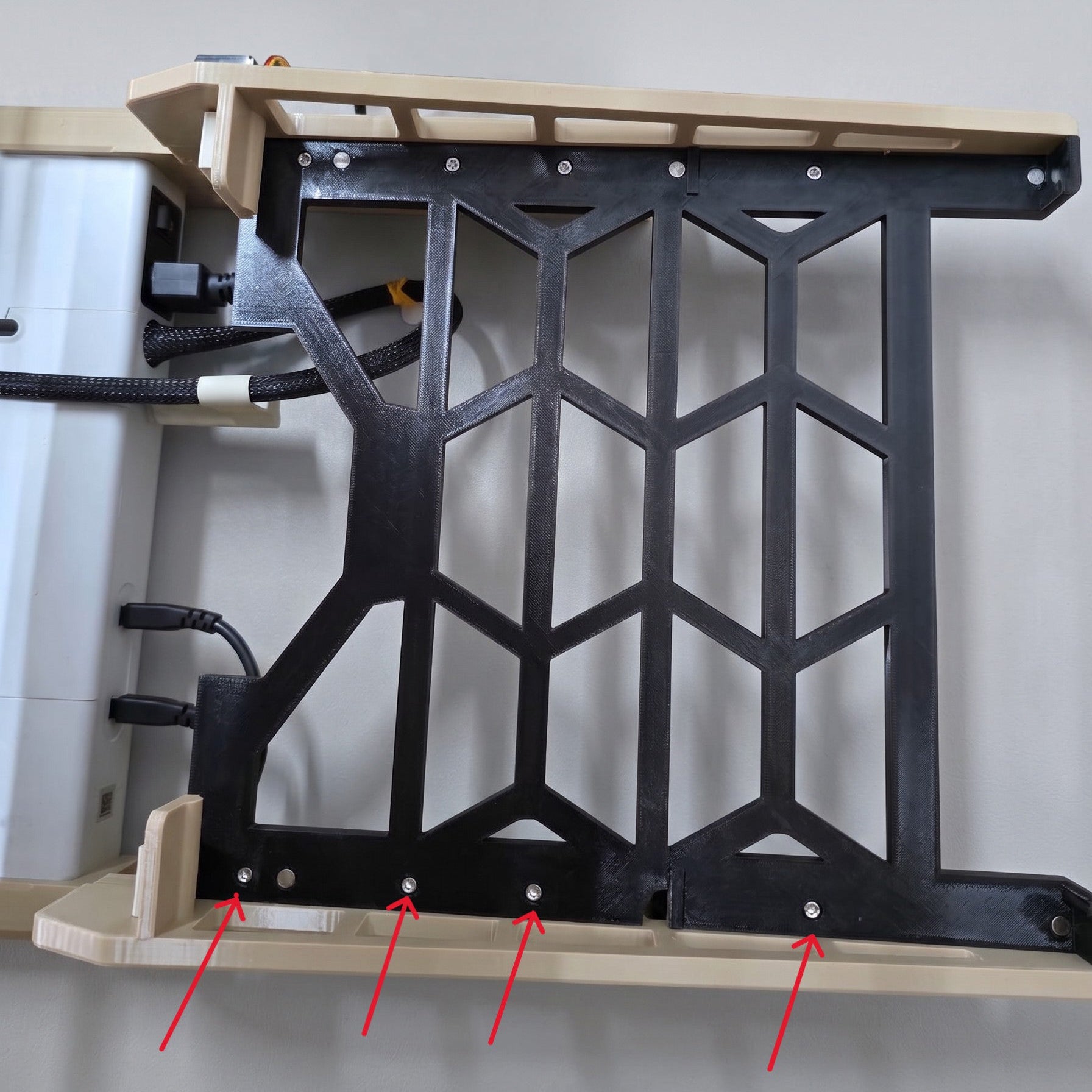

打印板支架拆卸
-
將紅色箭頭處螺絲拆下
-
將機器稍微抬起，拆下單邊支架
-
另一邊即可移除
⚠ 重要聲明｜請務必詳閱 ▼
自動換盤為機械式自動化裝置，雖經設計與測試，仍無法保證 100% 換板成功。
以下情形可能影響換板成功率：
- 列印物件與板面的附著情況
- 初始 PEI 板平整度與擺放位置不佳
- 機器韌體版本、切片設定
- 環境因素
換板失敗可能導致列印中斷、成品損壞或耗材浪費。
建議：
- 首次使用及重要列印前，先進行換盤穩定度測試
- 無人值守長時間列印時，建議搭配監控裝置（如攝影機）
- 重要或高價值列印，不建議完全無人看管
本產品為列印輔助裝置，YOSIDE 不對因換板失敗所導致的列印失敗、耗材損耗、時間成本或其他間接損失負責。
購買即視為理解並接受本產品的特性與限制。
安裝前請確認擺放空間
- A1 機台底部需離地至少 30 cm，且前方必須保持淨空，讓完成抽換的列印板可以順利落下。
（本聲明不影響產品本身的瑕疵保固——若套件零件本身有製造瑕疵，仍依退換貨政策處理。）
